Bentuk
Rangkaian Elektronik Digital
Salah satu contoh

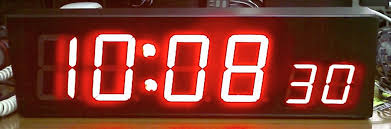

bentuk rangkaian ektronika digital adalah JAM DIGITAL. Rangkaian jam digital
adalah sebuah rangkaian pencacah naik yang bekerja secara asinkron, yang di
rancang pada umumnya adalah sebuah jam dengan penujuk menggunakan ketelitian
bilangan dari jam, menit sampai detik dengan sistem 24 jam. Rangkaian ini di
lengkapi 4 buah tampilan 7 ruas LED untuk menampilkan waktu.
Dapat di simpulkan, bahwa rangkaian jam digital adalah
sebuah rangkaian digital sederhana dengan memanfaatkan prinsip kerja dari
pencacah naik yang dapat bekerja secara asinkron, di mana pencacah yang paling
ujung di gunakan untuk penunjukan bilangan satu dari detik dan juga berasal
dari sumber detak sedangkan pencacah selanjutnya di picu oleh pencacah
sebelumnya.
·
Sumber detak
Sumber detak yang digunakan adalah sebuah pembangkit
pulsa yangmenghasilkan detak 1 getaran per detik (1 Hz) untuk memperoleh
hitungandetik.
·
Catu daya
Semua yang membutuhkan masukan “high” pada IC
dihubungkandengan positif catu daya dan sebaliknya semua yang membutuhkan
masukan“low” dan input NC dihubungkan pada negative catu daya dan
bukannyadiambangkan untuk menghindari hasil yang tidak dapat diprediksikan.
·
IC 7490
IC ini adalah sebuah decade counter yang mencacah
empat bit dari0000 (desimal 0) sampai 1001 (desimal 9). Rangkaian dalamnya
terdiri dariempat buah flip-flop berderet dan gerbang-gerbang khusus yang
digunakanuntuk mereset flip-flop. Gambar rangkaian dalam, tabel kebenaran,
tabelfungsi reset / count dan spesifikasi lain dari IC 7490 dapat dilihat
padalampiran datasheet.
·
Indikator
Indikator yang digunakan adalah enam buah seven
segment, yangdigunakan untuk menampilkan angka-angka cacahan dalam bentuk
bilangandesimal.
·
Gerbang AND
Pada simulasi EWB digunakan gerbang AND biasa untuk
menyederhanakan rangkaian simulasi, namun pada prakteknya dapatdigunakan IC
7408 yaitu empat rangkap gerbang AND dengan dua input
